Автоматизация трубопроводной арматуры давно перестала быть решением только для крупных промышленных объектов. Сегодня электроприводы и пневмоприводы активно используются на предприятиях пищевой, химической, нефтегазовой отрасли, в системах водоснабжения, теплоснабжения и технологических линиях различного назначения. При этом эффективность всей системы во многом зависит не только от самого привода, но и от правильного выбора дискового затвора.

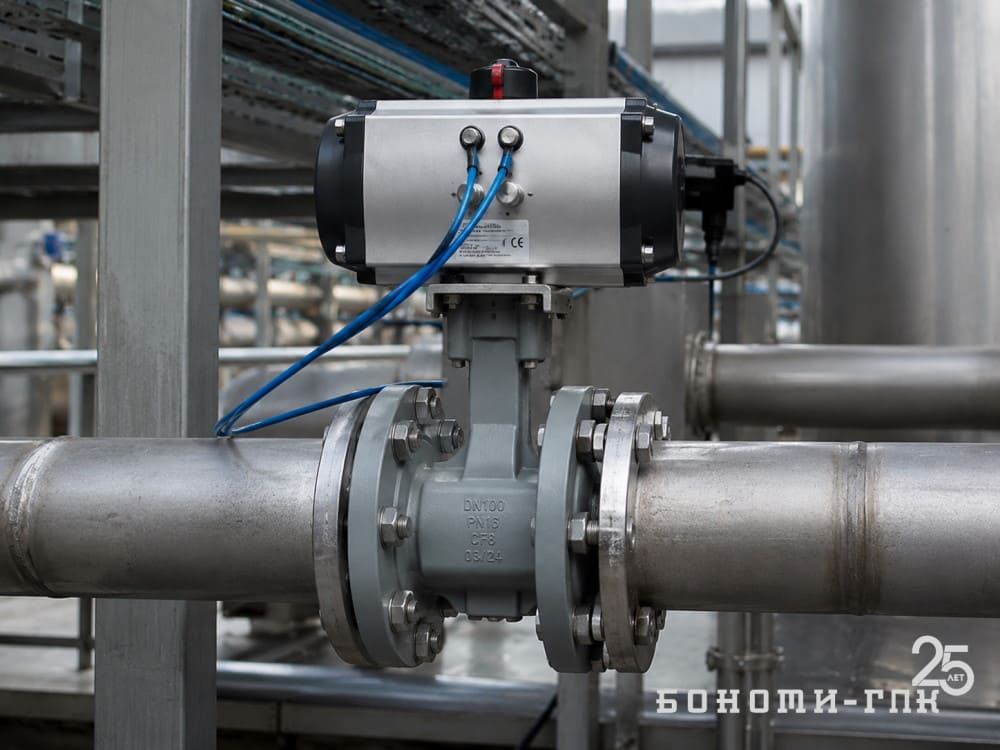

Одним из наиболее востребованных решений является дисковый затвор с площадкой под привод. Такая конструкция позволяет быстро установить исполнительный механизм без дополнительных переходников и сложной доработки оборудования. Однако при выборе подобной арматуры необходимо учитывать ряд технических нюансов, которые напрямую влияют на надежность работы всей системы.
Что представляет собой площадка под привод
Площадка под привод — это специальный монтажный интерфейс, расположенный на верхней части затвора. Она предназначена для прямого соединения с пневматическим, электрическим или гидравлическим приводом.
В большинстве современных моделей используется международный стандарт ISO 5211. Он регламентирует размеры присоединительной площадки и параметры соединения вала. Благодаря этому приводы различных производителей могут устанавливаться на арматуру без изготовления специальных адаптеров.
Для заказчика это означает более простой подбор оборудования, сокращение сроков монтажа и снижение затрат на обслуживание.
Почему важно выбирать затвор сразу под автоматизацию
На практике нередко встречаются ситуации, когда изначально устанавливается арматура с ручным управлением, а через несколько лет возникает необходимость автоматизировать процесс. Если конструкция не предусматривает монтаж привода, модернизация может оказаться дорогостоящей.
Приходится менять оборудование полностью либо использовать дополнительные переходные элементы. Это увеличивает количество соединений, снижает жесткость конструкции и усложняет обслуживание.
Если автоматизация планируется даже в перспективе, разумнее сразу выбирать исполнение с монтажной площадкой. Разница в стоимости обычно незначительна по сравнению с расходами на последующую замену.
Соответствие стандарту ISO 5211
Одним из первых параметров, который необходимо проверить, является соответствие площадки стандарту ISO 5211.
Стандарт определяет:
- размеры крепежных отверстий;
- посадочные размеры привода;
- тип и размеры приводного квадрата;
- допустимые значения передаваемого крутящего момента.
Наличие стандартизированного интерфейса значительно упрощает подбор комплектующих и исключает проблемы совместимости между различными производителями оборудования.
Особенно это важно для крупных предприятий, где используется большое количество арматуры и необходимо поддерживать единый подход к обслуживанию.
Крутящий момент: ключевой параметр автоматизации
Наиболее распространенная ошибка при подборе привода связана с неправильной оценкой требуемого крутящего момента.
Для открытия и закрытия дискового затвора необходимо преодолеть сопротивление уплотнения, давление рабочей среды и силы трения внутри механизма. Если привод выбран с недостаточным запасом, оборудование будет работать с перегрузкой или вовсе не сможет обеспечить полный цикл управления.
На требуемый момент влияют:
- диаметр арматуры;
- давление в системе;
- тип седлового уплотнения;
- характеристики рабочей среды;
- частота срабатывания.
Например, затвор DN300 на трубопроводе с водой и аналогичная модель на линии транспортировки вязких нефтепродуктов будут иметь совершенно разные требования к исполнительному механизму.
Поэтому расчет всегда должен выполняться с учетом реальных условий эксплуатации, а не только номинального диаметра.
Материал уплотнения и его влияние на работу привода
При автоматизации часто недооценивают влияние материала седлового уплотнения на характеристики управления.
EPDM, NBR, FKM и PTFE обладают различной эластичностью и коэффициентом трения. Соответственно, усилие, необходимое для поворота диска, также будет различаться.
Особенно заметна разница при использовании фторопластовых седел. Они обеспечивают высокую химическую стойкость, но требуют более тщательного расчета привода по крутящему моменту.
Кроме того, изменение температуры может влиять на жесткость уплотнительного материала, что также необходимо учитывать при проектировании системы.
Особенности выбора пневмопривода
Пневматические приводы являются наиболее распространенным решением для автоматизации дисковых затворов.
Их популярность объясняется несколькими факторами:
- высокая скорость срабатывания;
- надежность конструкции;
- безопасность во взрывоопасных зонах;
- длительный ресурс работы;
- относительно невысокая стоимость эксплуатации.
Однако для корректной работы необходимо учитывать давление сжатого воздуха, условия окружающей среды и требования к безопасности технологического процесса.
Для некоторых объектов дополнительно устанавливаются блоки подготовки воздуха, электромагнитные клапаны, концевые выключатели и позиционеры.
Когда стоит выбрать электропривод
Электроприводы чаще применяются там, где отсутствует система подготовки сжатого воздуха либо требуется точное управление положением диска.
Такие решения востребованы в системах водоснабжения, энергетике, инженерных коммуникациях и на удаленных объектах.
При выборе необходимо учитывать напряжение питания, класс защиты корпуса, температурный режим эксплуатации и возможность интеграции в существующую систему диспетчеризации.
Если затвор работает на улице или во влажной среде, особое внимание следует уделять степени защиты оборудования от пыли и влаги.
Не забывайте о весе конструкции
После установки привода нагрузка на верхнюю часть арматуры существенно возрастает. Особенно это касается крупных диаметров, где масса исполнительного механизма может составлять десятки килограммов.
Важно убедиться, что корпус затвора рассчитан на подобные нагрузки, а монтаж трубопровода исключает возникновение дополнительных изгибающих усилий.
Для тяжелых приводов нередко предусматриваются специальные опоры или кронштейны.
Комплексный подход снижает затраты
При выборе арматуры для автоматизации нельзя рассматривать затвор и привод отдельно друг от друга. Они должны работать как единый механизм.
Грамотный подбор позволяет избежать недостаточного крутящего момента, преждевременного износа уплотнений, проблем с герметичностью и внеплановых остановок производства. Кроме того, правильно скомплектованное оборудование требует меньше обслуживания и обеспечивает более длительный срок эксплуатации.
Заключение
Дисковый затвор с площадкой под привод является оптимальным решением для современных автоматизированных систем управления трубопроводами. Однако надежность работы зависит не только от наличия монтажной площадки. Необходимо учитывать стандарт присоединения, характеристики рабочей среды, требуемый крутящий момент, тип привода, материал уплотнения и особенности монтажа.
Если вам необходимо подобрать дисковый затвор для автоматизации технологического процесса, обращайтесь в ООО «БОНОМИ-ГПК». Компания входит в состав итальянского холдинга BONOMI GROUP — одного из крупнейших европейских производителей запорной арматуры и приводов. Специалисты ООО «БОНОМИ-ГПК» помогут выбрать оптимальное решение для конкретных условий эксплуатации, обеспечив надежную и эффективную работу вашей трубопроводной системы.
