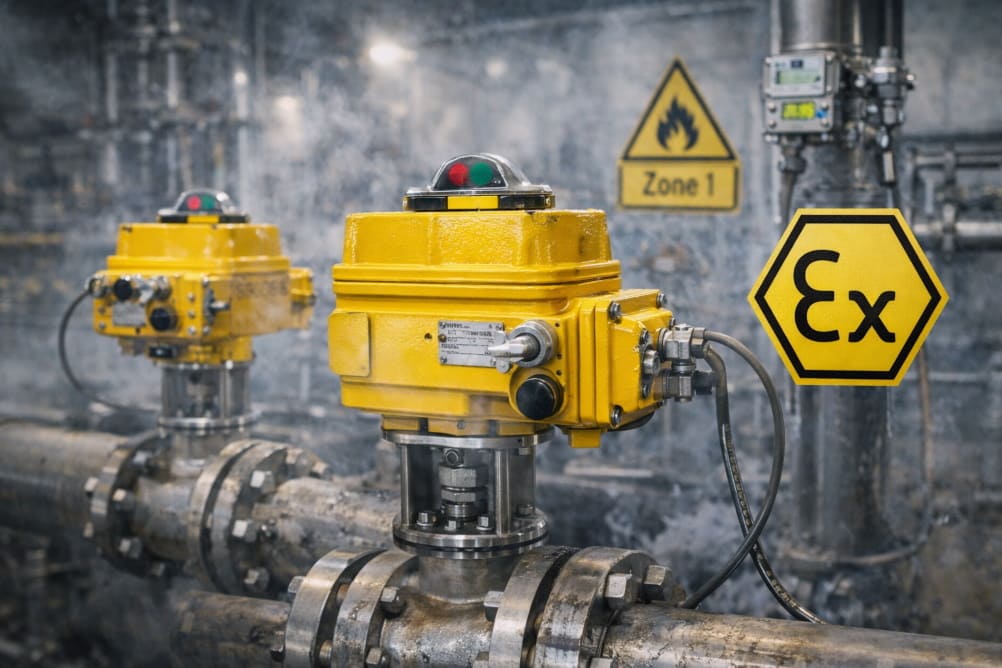

На предприятиях нефтегазовой, химической, энергетической и перерабатывающей отраслей оборудование часто работает во взрывоопасной среде. Наличие горючих газов, паров растворителей или пылевых взвесей превращает даже стандартные технологические операции в источник повышенного риска. Ошибка при выборе трубопроводной арматуры или исполнительного механизма может привести не только к остановке производства, но и к аварии с серьезными последствиями.
Инженеры и специалисты по закупкам сталкиваются с типичными проблемами: несоответствие оборудования зоне эксплуатации, сложность маркировки Ex, различия европейских и международных стандартов, а также необходимость совместить безопасность, надежность и экономическую эффективность. Правильный подбор взрывозащищенной арматуры и приводов позволяет снизить риски, обеспечить соответствие нормативам и избежать дорогостоящих переделок проекта.
Взрывозащищенное оборудование — это устройства, конструкция которых исключает воспламенение окружающей взрывоопасной среды либо локализует возможный источник зажигания внутри корпуса.
Маркировка Ex подтверждает соответствие требованиям международных и европейских стандартов:
- ATEX (ЕС);
- IECEx (международная система сертификации);
- ТР ТС 012/2011 — для стран ЕАЭС.
Основная задача такой конструкции — предотвратить передачу энергии, способной вызвать взрыв: искры, перегрева поверхности, электрической дуги или статического заряда.
Классификация взрывоопасных зон
Подбор оборудования всегда начинается с определения зоны эксплуатации. Ошибка на этом этапе делает сертификаты бесполезными.
Газовые среды:
- Зона 0 — взрывоопасная смесь присутствует постоянно или длительное время.
- Зона 1 — вероятность появления смеси существует при нормальной работе.
- Зона 2 — опасная атмосфера возникает редко и кратковременно.
Пылевые среды:
- Зона 20 — облако горючей пыли присутствует постоянно.
- Зона 21 — образование возможно при технологическом процессе.
- Зона 22 — появление маловероятно и непродолжительно.
Чем выше риск зоны, тем жестче требования к конструкции приводов и запорных устройств.
Требования к взрывозащищенной арматуре
При эксплуатации в опасной среде учитываются не только материалы корпуса, но и множество дополнительных факторов.
- Искробезопасность материалов. Используются сплавы, исключающие искрообразование при трении и ударе. Особое внимание уделяется штоку, седлам и уплотнениям.
- Контроль температуры поверхности. Температурный класс оборудования должен быть ниже температуры самовоспламенения среды. Например, класс T4 ограничивает нагрев поверхности до 135 °C.
- Герметичность. Утечки рабочей среды увеличивают вероятность образования взрывоопасной атмосферы. Поэтому применяются: антистатические уплотнения; двойные системы герметизации; контроль выбросов (Low Emission).
- Защита от статического электричества. Конструкция должна обеспечивать электрическую проводимость между элементами и заземлением трубопровода.
Особенности взрывозащищенных приводов
Исполнительные механизмы являются наиболее уязвимым элементом, поскольку содержат источники энергии.
Электрические приводы Ex
Основные типы защиты:
- Ex d — взрывонепроницаемая оболочка;
- Ex e — повышенная надежность;
- Ex i — искробезопасные цепи;
- Ex t — защита от пыли.
Ключевые параметры выбора:
- класс защиты корпуса (IP);
- температурная группа;
- напряжение питания;
- наличие концевых выключателей и позиционеров Ex.
Пневматические приводы
Часто применяются в опасных зонах благодаря отсутствию электрических искр.
Однако необходимо учитывать:
- антистатическое исполнение;
- сертифицированные соленоидные клапаны;
- устойчивость к агрессивным средам.
Критерии правильного подбора
Практика показывает, что ошибки возникают не из-за отсутствия сертификата, а из-за неполного анализа условий эксплуатации.
При выборе необходимо учитывать:
- Категорию и зону взрывоопасности.
- Тип рабочей среды и температуру воспламенения.
- Давление и параметры потока.
- Частоту срабатывания.
- Требования автоматизации.
- Климатические условия установки.
- Необходимость аварийного закрытия (Fail Safe).
Важно оценивать систему целиком: арматура, привод, аксессуары и кабельные вводы должны иметь совместимую сертификацию.
Типичные ошибки при проектировании
Наиболее распространенные проблемы:
- установка обычного привода в зоне 1 с внешним барьером вместо сертифицированного решения;
- несоответствие температурного класса;
- отсутствие антистатических элементов;
- использование аксессуаров без Ex-сертификации;
- игнорирование требований обслуживания.
Даже одна несертифицированная позиция в цепочке делает систему несоответствующей требованиям промышленной безопасности.
Эксплуатация и обслуживание
Взрывозащищенное исполнение требует соблюдения регламентов:
- регулярная проверка герметичности;
- контроль сопротивления заземления;
- осмотр кабельных вводов;
- использование оригинальных запасных частей;
- запрет на модификацию корпуса без согласования производителя.
Неправильный ремонт фактически аннулирует сертификат оборудования.
Заключение
Грамотный подбор взрывозащищенной арматуры и приводов — это не формальное выполнение требований, а ключевой элемент промышленной безопасности и стабильной работы предприятия. Учет зоны эксплуатации, параметров среды и конструктивных особенностей оборудования позволяет минимизировать риски аварий и снизить эксплуатационные затраты.
