Дисковые затворы с пневмоприводом

Дисковый затвор с пневмоприводом серии BVHD

Производство Ghibson (Италия), до 25 бар. С двойным эксцентриситетом. Для тяжелых условий работы.

Дисковый затвор с пневмоприводом серии BVPD

Производство Ghibson (Италия), до 10 бар. Сверхнизкий крутящий момент. Огромный выбор материалов корпуса, диска и уплотнений. Основные модели в наличии.

Дисковый затвор с пневмоприводом серии BVKI

Производство Ghibson (Италия), до 16 бар. Огромный выбор материалов корпуса, диска и уплотнений. Основные модели в наличии.

Дисковый затвор с пневмоприводом серии BVKA

Производство Ghibson (Италия), до 20 бар. Огромный выбор материалов корпуса, диска и уплотнений.

Дисковый затвор с пневмоприводом серии BVKX

Производство Ghibson (Италия), до 25 бар. Не имеет аналогов. Различные материалы корпуса, диска и уплотнений.

Общее описание

Дисковые затворы с пневмоприводом — это универсальный и и достаточно бюджетный вид затворной арматуры. Оборудование предназначено для дистанционного управления потоками газа и жидкости в трубопроводах промышленных предприятий при условии химической совместимости управляемой среды с материалами уплотнения и запорного диска. Все представленные модели обеспечивают, как режим работы «открыто-закрыто», так и возможность регулирования объема потока положением диска, в том числе с высокой частотой переключений.

Простота конструкции, возможность выбора заказчиком материалов корпуса, задвижки и уплотнителей, а также способа защитного покрытия, делают дисковые регуляторы популярным решением у проектировочных, монтажных и обслуживающих компаний.

Номенклатура

Номенклатура дисковых затворов с пневмоприводом, представленная на данной странице позволяет найти приемлемое решение практически для любой задачи и бюджета. В настоящие момент мы предлагаем к поставке представленные ниже серии и типы продукции, однако номенклатура изделий и комплектующих постоянно расширяется:

Дисковые затворы с пневмоприводом серии BVPD. Дисковые затворы, производства итальянской компании Ghibson (входит в группу BONOMI). Для максимального рабочего давления 10 бар, Ду до 600 мм. Имеют невысокий крутящий момент, что позволяет применять пневмоприводы меньшего, чем у других производителей, типоразмера, а значит делает их более чем конкурентоспособными. Возможен большой выбор материалов корпуса, диска и уплотнений. Стандартные модели, включая исполнения для управления абразивными продуктами поддерживаются на нашем складе в Москве. Конструкция затворов полностью ремонтопригодна.

Дисковые затворы с пневмоприводом серии BVKI. Дисковые затворы, производства итальянской компании Ghibson (входит в группу BONOMI). Самая популярная серия. Для максимального рабочего давления 16 бар, Ду до 800 мм. Возможен большой выбор материалов корпуса, диска и уплотнений. Стандартные модели, поддерживаются на нашем складе в Москве. Конструкция затворов полностью ремонтопригодна.

Дисковые затворы с пневмоприводом серии BV10C2. Данная серия дисковых затворов позволяет уложиться с самый ограниченный бюджет наших Заказчиков. Для максимального рабочего давления 16 бар, Ду до 800 мм. Конструкция учитывает лучшие технические решения ведущих производителей промышленных затворов. Данная серия имеет симметричный диск и уплотнения из мягкой резины, такой как EPDM, FKM, NBR, полиуретан. Стандартные модели, поддерживаются на нашем складе в Москве. Конструкция полностью ремонтопригодна.

Дисковые затворы с пневмоприводом серии BVKA. Дисковые затворы, производства итальянской компании Ghibson (входит в группу BONOMI). Для максимального рабочего давления 20 бар, что является уникальным предложением на рынке среди затворов с симметричным диском и мягким уплотнением, Ду до 800 мм. Возможен большой выбор материалов корпуса, диска и уплотнений. Продукция данной серии поставляется исключительно под заказ.. Конструкция затворов полностью ремонтопригодна.

Дисковые затворы с пневмоприводом серии BVKA. Дисковые затворы, производства итальянской компании Ghibson (входит в группу BONOMI). Для максимального рабочего давления 25 бар, что является, как и в случае с серией BVKA, уникальным предложением на рынке среди затворов с симметричным диском и мягким уплотнением, Ду до 200 мм. Из-за высокого рабочего давления выбор уплотнений по сравнению с другими сериями продукции Ghibson, несколько меньше. Продукция данной серии поставляется исключительно под заказ.. Конструкция затворов условно ремонтопригодна из-за того, что уплотнение вулканизировано внутри корпуса..

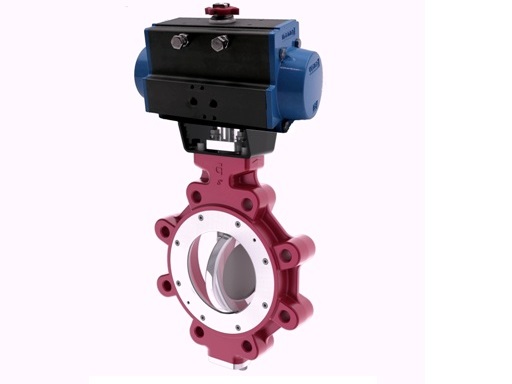

Дисковые затворы двухэксцентриковые с пневмоприводом серии BVHD. Дисковые затворы, производства итальянской компании Ghibson (входит в группу BONOMI). Для максимального рабочего давления 25 бар, Ду до 600 мм. Предназначены для тяжелых условий работы. Корпус из углеродистой или нержавеющей стали. Возможен выбор уплотнений из RTFE и Inconel 625, что позволяет использовать их при температуре потока до 230°С и 450°С соответственно. Дисковые затворы этой серии поставляются исключительно под заказ. Данные Конструкция затворов полностью ремонтопригодна.

Дисковые затворы химические с пневмоприводом серии BV060W. Данная серия предназначена для управления потоками химически агрессивных жидкостей под давлением. Уплотнение выполнено из PTFE на силиконовой подложке, диск - нержавеющая сталь без и с покрытием PTFE. В настоящее время идет планомерная работа по формированию складских запасов в Москве.

Варианты управления

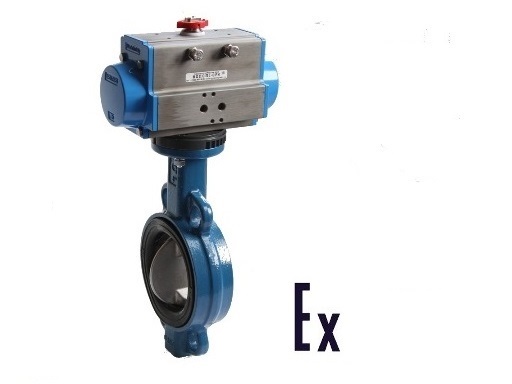

Дисковый затвор с пневмоприводом

Дисковый поворотный затвор с пневмоприводом.

дисковый затвор с пневмоприводом двойного действия
дисковый затвор с пневмоприводом одностороннего действия
низкотемпературное и высокотемпературное исполнения пневмопривода

Наша компания может поставить дисковый затвор как со стандартно подобранным пневмоприводом, так и подобрать пневмопривод индивидуально, исходя из давления управляемой среды, давления управления, схемы работы дискового затвора и т.д. Так же пневмопривод может быть в исполнении, позволяющем использовать его в потенциально взрывоопасных зонах, при агрессивном воздействии окружающей среды (покрытым PTFE или нержавеющим) и тд.

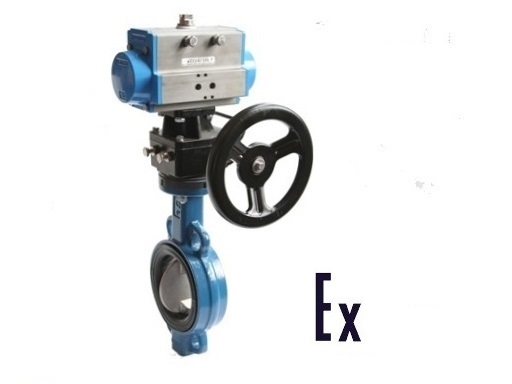

Дисковый поворотный затвор с пневмоприводом и ручным дублером

Данное исполнение применяется в тех случаях, когда необходимо обеспечить принудительное открытие или закрытие дискового затвора в случае отсутствия управляющего сигнала, в том числе в случаях, когда дисковый затвор с пневмоприводом находится под давлением. Ручной дублер подбирается исходя из крутящего момента, необходимого для того, что бы преодолеть сопротивление привода и дискового затвора с учетом коэффициента запаса.

В зависимости от требований к материалам, ручной дублер может быть выполнен из алюминия, чугуна или нержавеющей стали. Ориентация штурвала ручного дублера при сборке может быть согласована с Заказчиком.

Ручным дублером может быть оснащен абсолютно любой дисковый затвор в не зависимости от дополнительного навесного оборудования, систем управления и контроля.

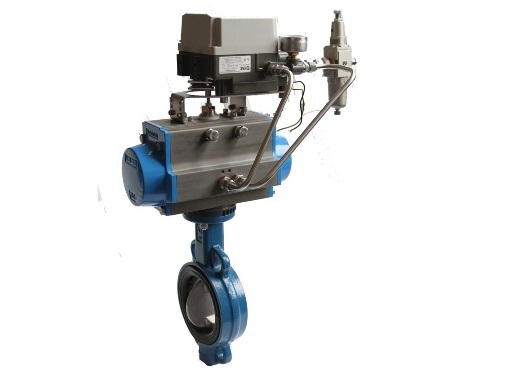

Дисковый затвор с пневмоприводом регулирующий

Дисковый поворотный затвор с пневмоприводом и позиционером предназначен для регулировки расхода управляемой среды. Наша компания имеет богатый опыт оснащения пневмоприводов электропневматическими и пневматическими позиционерами с характеристиками, полностью удовлетворяющими требованиям Заказчика. Налаженные многолетние контакты с целым рядом производителей позиционеров по всему миру позволяют нам инсталлировать на дисковый затвор с пневмоприводом широчайшую линейку позиционеров - от самых бюджетных моделей до интеллектуальных позиционеров производвства мировых лидеров, таких как Siemens, SMC, EMC, Tissin, Power Genix и других.

Мы можем поставить позиционеры, имеющие следующие характеристики:

управляющий сигнал 4 - 20 мА, 0 - 10V, пневматический сигнал
температурное исполнение стандартное, низкотемпературное (-40°С, -60°С), высокотемпературное (+120°С)
HART протокол
автокалибровка и ручная настройка
алюминиевый или нержавеющий корпус
прямой или удаленный монтаж
общепромышленное и взрывозищищенное (Exi, Exd) исполнения

Все дисковые затворы с пневмоприводом и позиционером после сборки проходят базовую настройку и проверку герметичности соединений.

Все дисковые поворотные затворы могут быть оснащены различными средствами управления и контроля, такими как распределители моностабильные или бистабильные со схемой работы 3/2, 5/2, 5/3, с любым напряжением питания катушки, блоки концевых выключателей с индуктивными датчиками или электромеханическими. И распределители и блоки концевых выключателей могут иметь низкотемпературное исполнение, а так же взрывозащищенное исполнение типа "искробезопасная цепь" или "взрывобезопасная оболочка". Исполнения корпусов могут быть как алюминиевыми, так и нержавеющими. Кроме того, любой дисковый затвор с пневмоприводом может быть оснащен фильтром-регулятором давления, усилителем давления (бустером) в т.ч. из нержавеющей стали, а так же пневматической обвязкой, выполняемой пластиковым или нержавеющим трубопроводом.

Цены

За годы работы наша компания наладила прочные отношения с различными поставщиками дисковых затворов, пневмоприводов и аксессуаров из нескольких стран и в настоящее время помимо большой номенклатуры дисковых затворов, способной удовлетворить большинство запросов в техническом плане, мы можем предложить дисковые затворы с пневмоприводом и навесным оборудованием очень гибко и разумно подходя к выбору комплектующих, входящих в состав готового изделия. Таким образом, наша компания имеет в своей номенклатуре дисковые затворы, цена на которые способна вписаться практически в любой бюджет..

Преимущества дискового варианта с пневматическим приводом

Низкая стоимость в сравнении с другими видами регулировки.
Меньший размер и вес относительно аналогов.
Точность и скорость регулировки потока среды.
Простота и надежность конструкции. Доступность обслуживания.

Дополнительное оборудование и функциональность

Оборудование возможно комплектовать различными моделями пневматических приводов по условиям заказчика, чтобы получить управление средой, полностью удовлетворяющее потребностям конкретного производства. Это может быть простой режим управления «открыто-закрыто» или комбинации сложных режимов регулирования различной цикличности.

На все предлагаемые регуляторы возможна установка датчиков обратной связи, электропневматического и пневматического позиционера для режима регулирования, электромагнитного распределителя, ручного дублера и их комбинаций.

Для визуального контроля положения затворного диска арматура оснащена понятной индикацией.

По требованию заказчика возможна комплектация оборудования под определенную среду, например, для работы в потенциально взрывоопасных зонах.

ООО «БОНОМИ-ГПК» предлагает специально разработанные серии затворов с пневмоприводом для применения на трубах с диаметром от 15 мм до 2000 мм. Материалы изготовления корпуса, механизмов и уплотнителей могут комбинироваться в зависимости от рабочей среды и пожеланий клиента. Также представленные серии различаются рабочим давлением привода и способами крепления к трубам. В большей части ассортимент продукции представлен продукцией итальянской компании Ghibson, которая является крупным европейским разработчиком и производителем запорной арматуры.

Чтобы связаться с менеджером нашей компании, заполните форму обратной связи или позвоните по телефону: 8 (800) 555-00-84.
