Производство запорной арматуры и приводов
Пневмоприводы
Серия 83
Линейка полуоборотных пневмоприводов итальянского производства для автоматизации запорной арматуры.
Нержавеющие приводы
Нержавеющий привод. Крутящий момент 9 - 221 Нм. Двойного и одностороннего действия.
Приводы с ручным дублером
Пневмоприводы одностороннего действия с ручным дублером, встроенным в крышку привода.
Общие данные

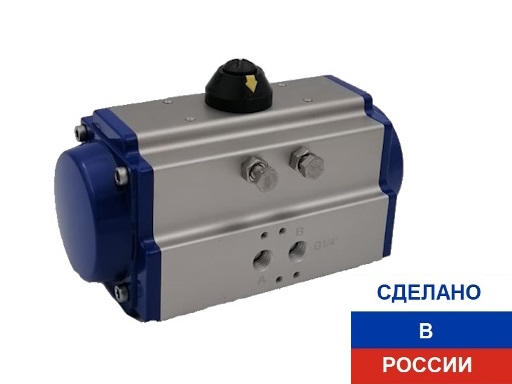

Поворотный пневмопривод (четвертьоборотный пневмопривод) – устройство, которое преобразует энергию управляющего сжатого воздуха в поворотное движение выходного вала пневмопривода, для передачи крутящего момента на управляемое устройство. Таким устройством в случае приводов Валбия является запорная арматура поворотного действия, такая как шаровой кран, дисковый затвор, сегментный клапан и др. Как правило угол поворота ограничивается диапазоном 0 – 90 градусов, однако в ряде случаев есть необходимость использовать пневмоприводы с углом поворота до 180 градусов (например для управления переключателями потока или трехходовыми отклоняющими шаровыми кранами). Все пневмоприводы Valbia имеют возможность регулировки угла поворота величиной в 5 градусов в одну и другую сторону, что позволяет компенсировать возможный люфт при установке на запорную арматуру или уменьшить износ уплотнений в случае с дисковыми затворами.
Принцип действия.
Привод состоит из корпуса, зубчатого вала и двух литых алюминиевых поршней с зубчатыми рейками. При подаче сжатого воздуха (либо любого другого нейтрального газа) между корпусом поворотного пневмопривода и поршнями, последние перемещаются и осуществляют поворот зубчатого выходного вала при помощи реечной передачи, которая входит с последним в зацепление. Обратный поворот осуществляется либо подачей давления в противоположную полость привода, либо при помощи возвратных пружин. Соответственно, чем больше диаметр поршня, тем большее усилие он передает на выходной вал, и тем больший крутящий момент получается на выходе.
Регулировка крутящего момента пневмопривода
.На четвертьоборотных пневмоприводах регулировка крутящего момента на выходном валу осуществляется повышением или понижением давления управления. Таким образом, если пневмопривод для управления запорной арматурой подбирается с запасом по крутящему моменту и есть риск повреждения приводного вала изделия в случае заклинивания, можно очень плавно уменьшить крутящий момент при помощи регулятора давления (см. пневмосхему на рис. 1), а если необходимо, то снизить его до нулевого значения.
Регулировка скорости поворота четвертьоборотного пневмопривода
Конструкция пневмоприводов Valbia предусматривает возможность регулировки скорости срабатывания, что является важным моментом при управлении запорной арматурой. В частности, увеличение скорости срабатывания, позволяет избежать или минимизировать возникновение гидроударов, уменьшение скорости срабатывания позволяет повысить точность дозирования жидкости или газа, проходящего через трубопровод или уменьшить скорость реакции в случае команды на срабатывание, если этого требует технологический процесс. Пневмоприводы позволяют плавно регулировать и настраивать скорость срабатывания в случае использования дросселей, при помощи которых регулируется скорость истечения сжатого воздуха из пневмопривода и соответственно время срабатывания. Пневмосхема пневмопривода с регулировкой скорости работы изображена на рисунках 2 и 3.
Взрывозащита
Все пневмоприводы Valbia являются неэлектрическим оборудованием и по умолчанию производятся со степенью взрывозащиты по ATEX Ex || 2 G/D c T6. Таким образом они могут поставляться на потенциально взрывоопасные объекты не меняя при этом своей стоимости.
Качество
Все пневмоприводы производятся на заводе компании Valbia в регионе Бресшия на севере Италии – одном из самых промышленных районов страны. Корпуса приводов изготавливаются так же в Италии, на заводе компании-партнера, которая специализируется только на данном типе изделий и является одним из мировых лидеров в изготовлении алюминиевого проката для промышленной пневматики, там же обрабатывается внутренняя поверхность корпуса. Все уплотнения, входящие в состав пневмопривода Valbia так же изготавливаются в Европе. Каждый пневмопривод перед отгрузкой проходит ряд тестов, что исключает возможность отгрузки бракованных изделий заказчикам. Поворотные пневмоприводы Valbia имеют десятки сертификатов различных стран, в которых они продаются, что является дополнительным подтверждением качества продукции.
Как купить четвертьоборотный пневмопривод
Четвертьоборотные пневмоприводы Valbia можно купить, обратившись в центральный офис нашей компании, либо в одно из представительств (см. раздел Контакты). Там же можно получить исчерпывающую консультацию и техническую поддержку относительно применения изделий, подбора, узнать цену шарового крана с пневмоприводом, и т.д. Если требуется визит специалиста на производство для технической консультации, мы с удовольствием можем его организовать. Данная услуга бесплатная.
Промышленные испытания
Если Вы еще не сталкивались с предлагаемой нашей компанией продукцией, мы можем предоставить образцы для промышленных испытаний в условиях Вашего предприятия. Для этого необходимо заключить соглашение, в котором фиксируется стоимость изделия, условия и сроки промышленных испытаний.
Техническая поддержка
Для проектных организаций, институтов, конструкторских и технических отделов мы можем предоставить 3D модели или чертежи в любых форматах практически на все номенклатуру пневмоприводов Валбия, входящих в номенклатуру нашей компании, либо разработать чертежи любого изделия в сборе с дополнительными аксессуарами. Данная услуга бесплатная.
