Даже качественная запорная арматура не гарантирует надежную работу трубопроводной системы, если ее конструкция не соответствует особенностям технологического процесса. На практике многие проблемы возникают не из-за дефектов изделий, а вследствие ошибок при выборе исполнения.
Особенно часто это касается линий, по которым транспортируются пульпа, шлам, сточные воды или другие продукты с твердыми включениями. В подобных условиях необходимо заранее понимать, будет ли давление воздействовать только в одном направлении или режим работы может изменяться. Именно от этого зависит, какая конструкция окажется оптимальной.
Неверное решение приводит к утечкам, ускоренному износу уплотнений, увеличению затрат на обслуживание и внеплановым остановкам производства.
В чем заключается принципиальное отличие
Главное различие связано не с материалами корпуса или способом управления, а с особенностями перекрытия потока.
Однонаправленный ножевой затвор рассчитан на работу, когда рабочая среда воздействует только с одной стороны. Во время монтажа важно соблюдать направление установки, указанное производителем. Только в этом случае обеспечивается расчетная герметичность.

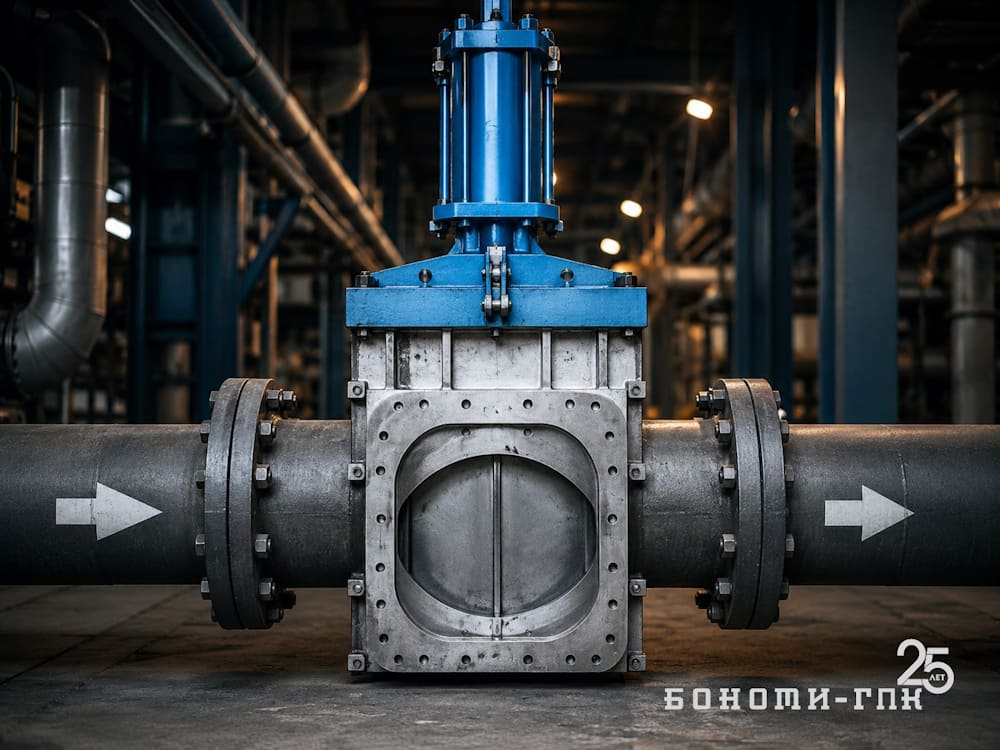

Двунаправленная конструкция не зависит от того, с какой стороны возникает давление. Она одинаково эффективно выполняет свою функцию при любом направлении движения продукта, поэтому считается более универсальной.
Разница кажется небольшой, однако именно она определяет возможность применения оборудования в конкретной технологической схеме.
Где чаще используют конструкции с односторонним перекрытием
Во многих производственных процессах направление транспортировки остается неизменным на протяжении всего срока эксплуатации.
Именно поэтому такие изделия широко применяются в системах подачи пульпы, удаления шлама, транспортировки сточных вод, а также на участках разгрузки бункеров и силосов.
Более простая конструкция позволяет уменьшить стоимость оборудования и облегчить обслуживание. При этом важно помнить, что любые изменения режима работы трубопровода могут потребовать замены установленной арматуры.
Если вероятность обратного давления отсутствует, подобное решение полностью оправдывает себя как с технической, так и с экономической точки зрения.
Когда стоит выбрать двустороннее исполнение
Не каждое производство работает в постоянном режиме. На некоторых объектах направление движения продукта может периодически изменяться. Подобные ситуации встречаются на насосных станциях, в циркуляционных контурах, химической промышленности и на предприятиях со сложными технологическими схемами.
В таких условиях конструкция с двусторонней герметизацией обеспечивает стабильную работу независимо от изменения режима.
Дополнительным преимуществом становится возможность модернизации трубопроводной системы в будущем без необходимости полной замены запорного оборудования.
По этой причине многие проектные организации закладывают подобные решения на объектах, где заранее невозможно исключить изменение технологической схемы.
Конструкция влияет не только на герметичность
Различия между двумя вариантами проявляются и в особенностях эксплуатации.
Исполнение с односторонним перекрытием отличается более простой внутренней конструкцией. Благодаря этому обслуживание занимает меньше времени, а стоимость ремонта обычно оказывается ниже.
Модели, рассчитанные на работу в обоих направлениях, имеют более сложную систему уплотнения. Это позволяет сохранять работоспособность при переменных нагрузках, однако предъявляет повышенные требования к качеству материалов и правильности подбора.
Поэтому оценивать необходимо не только условия работы сегодня, но и возможные изменения технологического процесса в дальнейшем.
Почему экономия бывает ошибкой
При закупке оборудования нередко главным критерием становится цена. Такой подход далеко не всегда оказывается оправданным.
Если приобрести более простую модель для системы, где периодически возникает обратное давление, затраты на устранение протечек, замену уплотнений и внеплановые ремонты могут значительно превысить первоначальную экономию.
Обратная ситуация тоже встречается регулярно. Покупка более сложного исполнения для трубопровода с постоянным направлением движения продукта увеличивает стоимость проекта без каких-либо эксплуатационных преимуществ.
Поэтому оценивать следует полный жизненный цикл оборудования, а не только цену поставки.
Какие характеристики необходимо учитывать
Определить подходящий вариант только по каталогу невозможно.
Для принятия правильного решения анализируют рабочее давление, температуру, химический состав транспортируемого продукта, концентрацию твердых включений, интенсивность работы, особенности монтажа и требования системы автоматизации.
Кроме того, желательно заранее учитывать перспективы расширения производства. Иногда небольшое увеличение бюджета на этапе проектирования позволяет избежать серьезных расходов при последующей реконструкции предприятия.
Комплексная оценка условий эксплуатации всегда оказывается более эффективной, чем выбор по одному или двум параметрам.
Итог
Вопрос выбора между однонаправленным и двунаправленным ножевым затвором нельзя решать по принципу «какой лучше». Правильный ответ всегда зависит от конкретного технологического процесса. Если передвижение рабочей среды происходит только в одном направлении, нет смысла переплачивать за более сложную конструкцию. Когда же возможны обратные потоки, перепады давления или изменение режима работы, предпочтение следует отдавать исполнению, рассчитанному на такие условия.
