При выборе промышленной запорной арматуры многие ориентируются только на диаметр, давление и тип присоединения. Однако для объектов с повышенными требованиями к безопасности этого недостаточно. На химических производствах, нефтебазах, газовых линиях и предприятиях с горючими средами ошибка при подборе оборудования может привести не только к утечке, но и к пожару, взрыву или остановке всего технологического процесса.
Особенно часто проблемы возникают в ситуациях, когда не учитываются специальные исполнения арматуры — Fire Safe и антистатическая защита. Внешне такие модели могут практически не отличаться от стандартных, но именно эти конструктивные особенности позволяют минимизировать риски при аварийных ситуациях и эксплуатации во взрывоопасной среде.
Разберем, что означают эти исполнения, как они работают и в каких случаях их применение действительно необходимо.

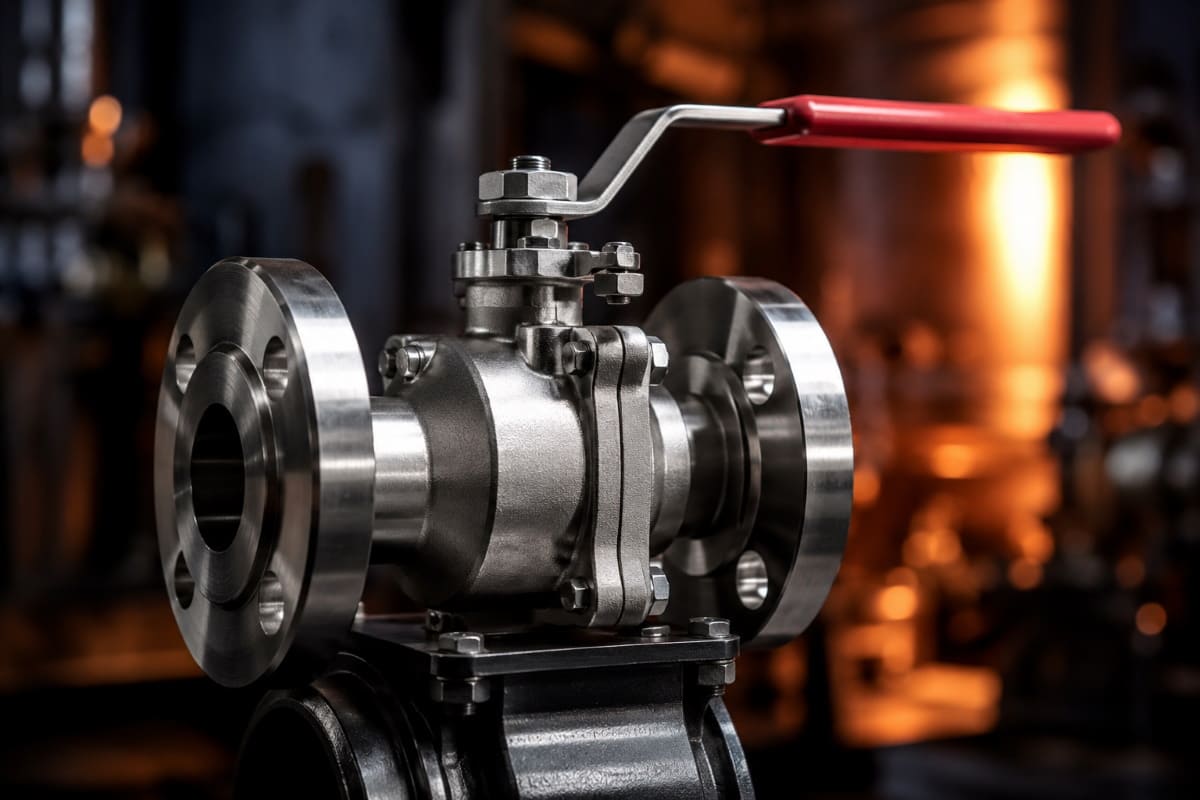

Что означает Fire Safe
Термин Fire Safe используется для обозначения пожаробезопасного исполнения запорной арматуры. Такая конструкция сохраняет герметичность и работоспособность даже при воздействии открытого огня и критически высоких температур.
Главная задача подобного решения — предотвратить масштабную утечку рабочей среды в случае пожара.
Стандартный шаровой кран в экстремальных условиях быстро теряет герметичность, поскольку мягкие уплотнения разрушаются под действием температуры. После этого возникает риск выхода газа, топлива или химических веществ наружу, что значительно усиливает последствия аварии.
Fire Safe исполнение предусматривает дополнительные металлические уплотняющие элементы, которые продолжают выполнять защитную функцию даже после повреждения основных седел.
Как работает пожаробезопасная конструкция
В обычной арматуре герметичность обеспечивается полимерными седлами и уплотнениями. При сильном нагреве они плавятся или деформируются.
В пожаробезопасной конструкции предусмотрены:
- металлические резервные уплотнения;
- специальные упорные поверхности;
- усиленная герметизация штока;
- элементы защиты от выброса штока под давлением.
Если мягкие компоненты повреждаются во время пожара, металлические детали принимают на себя функцию уплотнения и позволяют ограничить утечку среды.
Это особенно важно для объектов, где транспортируются:
- газ;
- нефтепродукты;
- растворители;
- химические вещества;
- легковоспламеняющиеся жидкости.
Какие стандарты подтверждают Fire Safe
Наличие такой защиты должно подтверждаться испытаниями и сертификатами.
Наиболее распространенные международные стандарты:
- API 607;
- API 6FA;
- ISO 10497.
Во время испытаний оборудование подвергается воздействию открытого пламени и высокой температуры в течение определенного времени. После этого проверяется уровень утечки и способность конструкции сохранять работоспособность.
Если изделие прошло испытания, производитель указывает это в технической документации.
Где требуется Fire Safe исполнение
Пожаробезопасные модели применяются на объектах с повышенным риском возгорания.
Нефтегазовая отрасль
Такая арматура используется:
- на нефтебазах;
- в системах транспортировки топлива;
- на газопроводах;
- в резервуарных парках;
- на перерабатывающих предприятиях.
Химическая промышленность
Fire Safe конструкции необходимы при работе:
- с растворителями;
- агрессивными реагентами;
- горючими веществами;
- токсичными средами.
Энергетика
Подобные решения применяются:
- на ТЭЦ;
- в котельных;
- в технологических линиях с высокими температурами;
- на объектах с горючими газами.
Морская инфраструктура
На судах и морских платформах риск пожара особенно опасен из-за ограниченного пространства и высокой концентрации топлива. Поэтому пожаробезопасное исполнение часто является обязательным требованием.
Что такое антистатическое исполнение
Во время работы шарового крана между металлическими и полимерными элементами может накапливаться статическое электричество.
При транспортировке:
- газа;
- нефтепродуктов;
- растворителей;
- взрывоопасных смесей
электростатический разряд способен стать источником воспламенения.
Антистатическая конструкция предотвращает накопление заряда и обеспечивает его безопасное отведение через корпус.
Как реализована антистатическая защита
В конструкции предусматриваются специальные токопроводящие элементы между:
- шаром;
- штоком;
- корпусом.
Они создают постоянный электрический контакт и исключают накопление статического заряда внутри оборудования. Даже при интенсивной работе и высоких скоростях потока вероятность возникновения искры значительно снижается.
Где особенно важно антистатическое исполнение
Такая защита требуется на объектах, где присутствуют взрывоопасные среды.
Газовые системы
Особенно важно использовать антистатическую арматуру:
- на газопроводах;
- в газораспределительных узлах;
- на компрессорных станциях.
Нефтехимия
Во время транспортировки нефтепродуктов образование статического электричества происходит достаточно часто. Поэтому антистатическая защита является обязательной для многих производственных участков.
Лакокрасочные и химические производства
На предприятиях, работающих с растворителями и летучими веществами, даже небольшая искра может привести к серьезной аварии.
Взрывоопасные зоны
На объектах категории ATEX требования к защите от статического электричества особенно строгие.
Почему нельзя заменять специальные исполнения обычной арматурой
Иногда для снижения стоимости проекта на опасных участках устанавливаются стандартные модели без дополнительных защитных функций.
Такой подход может привести к:
- утечкам при пожаре;
- разрушению трубопровода;
- воспламенению среды;
- повреждению оборудования;
- остановке производства;
- угрозе для персонала.
Экономия на безопасности особенно опасна на объектах непрерывного цикла и в системах с высоким давлением.
Как понять, что оборудование действительно имеет нужную защиту
При подборе необходимо проверять:
- наличие сертификатов;
- соответствие стандартам API и ISO;
- техническое описание;
- паспорт изделия;
- маркировку производителя.
Важно учитывать, что визуально стандартный кран и модель со специальным исполнением могут выглядеть практически одинаково.
Поэтому ориентироваться только на внешний вид оборудования нельзя.
Что учитывать при выборе
Перед заказом необходимо определить:
- тип рабочей среды;
- вероятность образования взрывоопасной смеси;
- температуру эксплуатации;
- требования промышленной безопасности;
- категорию объекта;
- необходимость автоматизации.
Для сложных производственных линий подбор арматуры должен выполняться с учетом отраслевых норм и проектной документации.
ООО «БОНОМИ-ГПК» поставляет промышленную запорную арматуру европейского производства, включая решения для пожароопасных и взрывоопасных объектов. Компания входит в состав BONOMI GROUP и помогает подобрать оборудование с учетом требований безопасности, характеристик среды и условий эксплуатации.
